一、產(chan) 品簡介：

　　焓差實驗室滿足GB/T7725-1996標準要求，采用空氣焓差法測試空調器的製冷(熱)量，可對各種單、三相窗式、分體(ti) 式及單元式空調器性能進行試驗。係統為(wei) 半自動工況控製、自動判穩及記錄。

　　測試項目

　　1.穩定狀態額定製冷;

　　2.穩定狀態額定熱泵製熱,低溫熱泵製熱，超低溫熱泵製熱;

　　3.電熱額定製熱;

　　4.並可為(wei) 以下型式試驗提供環境條件：

　　5.*運行製冷，最小運行製冷;

　　6.熱泵*運行製熱，最小運行製熱;

　　7.凝露;

　　8.凝水;

　　9.凍結;

　　10. 除霜;


　　二、測試條件：

　　測試標準：國家標準 GB/T 7725-2004、EN14511、EN14512、ANSI/AHAM RAC-1-2002、ISO5151，並參照日本JIS 8615標準

　　1. 被測空調器類型

　　窗式、分體(ti) 式、櫃式、抽濕機、移動空調、變頻空調、雙速或雙壓縮機。

　　2. 工況試驗允許負荷

　　*製冷量為(wei) 10000W(3匹)空冷型房間空調器

　　3. 焓差測試範圍

　　3匹以下空冷型房間空調器

　　製冷量：1200~8800 W 製熱量：1200~9700 W

　　室內(nei) 機風量：2~28 m3/min

　　4. 被測空調器供電電源(可遠程控製設置電壓、頻率，電源布線之間的壓降<2V)

　　1φ/3φ兼用的接線盒(內(nei) 、外側(ce) ),同時提供10A和1*插座各2個(ge) .

　　1φ:220V/50Hz、153~252V/50Hz、115V/60 Hz、220 V/60 Hz

　　3φ:380V/50Hz、220 V/60 Hz

　　6. 三相變頻電源3φ4W 30 KVA ，電源需帶遠程通訊接口(購買(mai) 時電源廠家配備。)

　　7. 測試精度

　　與(yu) 樣機比對≤±2%(目標值±1%)，重複性≤±1%，測試比對樣機由用戶提供

　　8. 試驗室工況條件

　　室內(nei) 側(ce) 溫度10~50℃ 測量±0.1℃ 控製±0.2℃

　　濕度30~85% 測量±0.1℃(WB) 控製±0.2℃(WB)

　　室外側(ce) 溫度-15~55℃ 測量±0.1℃ 控製±0.2℃

　　濕度30~85% 測量±0.1℃(WB) 控製±0.2℃(WB)

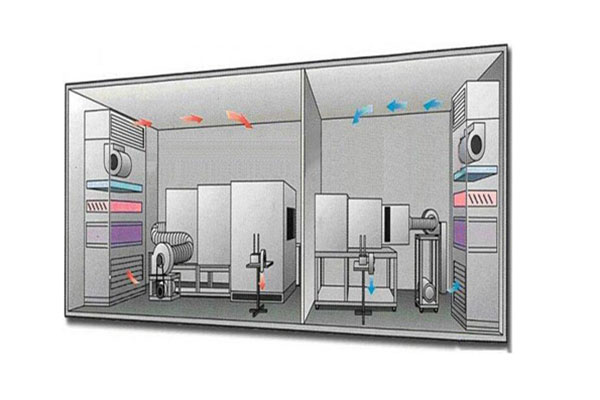

　　三、焓差實驗室的係統結構：

　　1、尺寸

　　外 形 尺寸 10000(W)×4500(D)×3500(H)

　　室內(nei) 側(ce) 尺寸 5500(W)×4300(D)×3300(H)

　　室外側(ce) 尺寸 4500(W)×4300(D)×3300(H)

　　2、保溫、精飾

　　室 內(nei) 側(ce) 100mm t 硬質聚氨酯泡沫保溫

　　室 外 側(ce) 100mm t 硬質聚氨酯泡沫保溫

　　隔 牆 100mm t 硬質聚氨酯泡沫保溫

　　精 飾 內(nei) 外0.6mm厚彩鋼板

　　地 板 100mm 硬質聚氨酯泡沫保溫，整體(ti) 發泡2.5mmSUS316板

　　3、其他

　　門 1200×2000(h)×2( 旋轉式平門)

　　700×2000H×1 (旋轉式平門)

　　頂部泄壓門

　　試驗室窗尺寸： 400×500×4;

　　室內(nei) 側(ce) 照明 熒光燈40W 4組 (防爆)

　　室外側(ce) 照明 熒光燈40W 3組 (防爆)

　　100W低溫燈×2 (防爆)

　　備用插座 220V (1*)～2套

　　配管孔 被測機用穿管孔 110Ф×2(隔牆貫通)

　　4、中隔牆開孔

　　1000(W)*800(H)

　　5、溫濕度測定裝置 2台

　　型 式 自動給水型幹濕球方式

　　送 風 機 150W 1Φ220V 50HZ多葉片風機(防爆風機)

　　6、試驗室外圍保溫結構試驗室外圍保溫結構作用是在空間上進行分隔，將焓差試驗室分成室內(nei) 側(ce) 環境室、室外側(ce) 環境室相對獨立的空間，從(cong) 而確保試驗室在室內(nei) 側(ce) 和室外側(ce) 房間，能夠分別建立起符合測試要求並相對穩定的人工模擬環境，不受外圍空間的幹擾。隔阻試驗室內(nei) 部空間與(yu) 外部環境之間以及室內(nei) 側(ce) 與(yu) 室外側(ce) 之間的熱傳(chuan) 遞，減少冷熱量的損失，降低調節環境溫度的能耗，要具有明顯的保溫節能效果。

　　7、空氣處理機組空氣再調節處理係統主要由空調櫃體(ti) 、風機、加熱器、加濕器、製冷係統等組成。其作用是對焓差試驗室的室內(nei) 的空氣狀態進行調節，達到測試時所需的工況條件。

　　8、溫濕度采樣係統

　　溫濕度采樣係統主要包括:溫度采樣器、鉑電阻、取樣風機、溫度變送器、溫度控製儀(yi) 表及計算機測量係統等。其作用是采集室內(nei) 幹、濕球溫度，室外幹、濕球溫度，出風幹、濕球溫度，是焓差法測試基本參量。

　　9、空氣流量測量裝置

　　風量測量裝置由進風室、噴嘴、排風室、排風機、壓力變送器、變頻器、靜壓控製儀(yi) 表、連接軟管及計算機測量係統等組成。其作用是測量被試機組的空氣流量，同樣是焓差法測試的基本參量。

　　四、係統控製係統：

　　測控係統為(wei) 用戶提供一個(ge) 方便的測量控製操作平台，它由各種測控儀(yi) 表、變送器、計算機、開關(guan) 、指示燈等組成。主要作用是焓差試驗室運轉控製中心，確保試驗室正常運轉。


　　五、測量數據采集係統：

　　測量數據采集係統是采集焓差法測試基本參量的係統，將各種傳(chuan) 感器的電參量、轉換成數字量，主要包含：功率計、壓力變送器、溫度傳(chuan) 感器等。

　　焓差試驗室製冷係統的製冷負荷設計

　　焓差試驗室的製冷係統采用水盤管式變風量空調係統，由水冷冷水機組進行製冷，水為(wei) 載冷劑，對變風量空氣處理機組進行熱濕處理，最終實現製冷係統與(yu) 變風量空氣處理係統的有機結合、協調控製和穩定運行。

       通過這種方式設計可以滿足焓差試驗室大冷量供冷和便於(yu) 溫度調節，水冷冷水機組具有冷量調節功能，水管路係統可以通過調動閥門進行再次調節，從(cong) 而達到控製準確的目的。避免了采用直接蒸發製冷的負荷調節不便，製冷能力限製的等缺點，同時簡化了係統控製。
