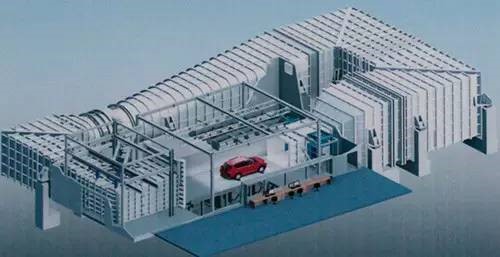

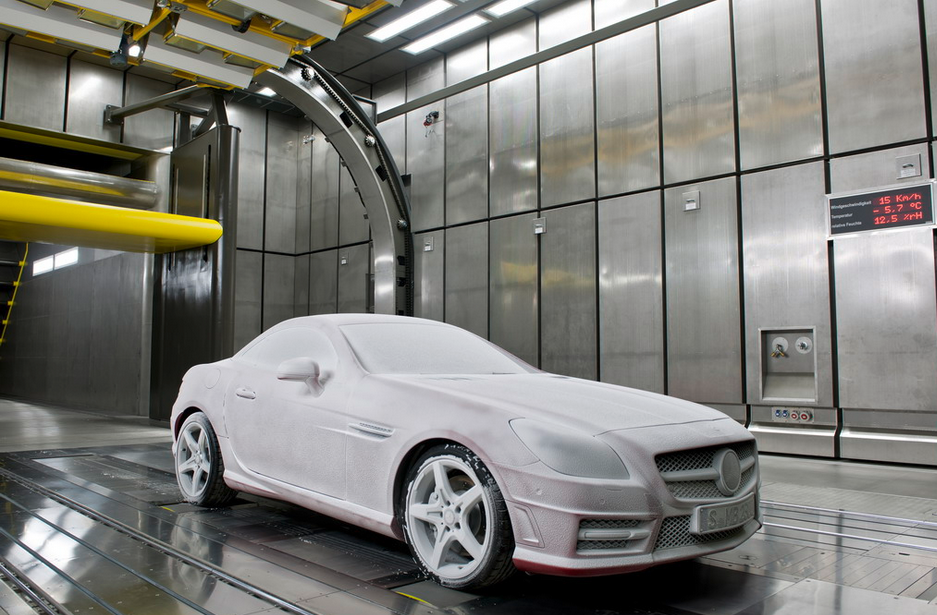

結冰模擬係統

包括噴霧係統、飛行速度模擬係統和電氣係統。

噴霧係統

產(chan) 生一定液態水直徑和液態水含量的結冰雲(yun) 霧。

飛行速度模擬係統

通過驅動風扇產(chan) 生一定流量的循環空氣從(cong) 而模擬結冰試驗時的飛行馬赫數，結冰雲(yun) 霧從(cong) 噴霧係統噴出後與(yu) 飛行速度模擬係統產(chan) 生的循環空氣一起吹向被試件。

電氣係統

對噴霧係統和飛行速度模擬係統中的電氣元器件進行控製。

噴霧係統、飛行速度模擬係統和電氣係統布置於(yu) 試驗間內(nei) 。

所有測試和控製信號通過網絡與(yu) 操縱間內(nei) 控製係統通訊。

2、主要技術指標

根據試驗件典型結冰狀態點，結冰模擬係統主要技術指標如下：

1.*循環空氣流量：≥200kg/s（含氣源供氣25kg/s）；

2.驅動風扇增壓能力：≥10kPa（地麵常壓）；

3.試驗段進氣噴管*直徑：1.3m；

4.試驗段噴管*流速：80m/s；

5.噴霧液態水含量（LWC）：（0.2～3）g/m³；

6.噴霧水滴平均直徑（MVD）：（15～55）μm；

7.液態水含量控製精度：±10%；

8.水滴平均直徑控製精度：±5um；

9.雲(yun) 霧不均勻性：≤±20%。

3、遵循標準

係統製造應遵循的標準和規範：

1.《航空發動機試車台設計規範》（GB   50454-2008）；

2.《工業(ye) 企業(ye) 廠界噪音標準》（GB   12348-2008）；

3.《工業(ye) 金屬管道設計規範》（GB   50316-2000）；

4.《工業(ye) 金屬管道工程施工及驗收規範》（GB   50235-2010）；

5.《綜合布線係統工程設計規範》（GB   50311-2016）；

6.《低壓配電設計規範》(GB   50054-2011)；

7.《通用用電設備配電設計規範》(GB   50055-2011)；

8.《風洞控製係統設計及檢定準則》(GJB   5221-2004)；

9.《高速風洞和低速風洞流場品質規範》(GJB   1179A-2012)；

10.《承壓設備無損檢測》JB/T   4730-2005；

11.《流體(ti) 輸送用不鏽鋼焊接鋼管》   GB/T 12771；

12.《凸麵對焊鋼製管法蘭(lan) 》GB/T   9115-2010；

13.《管法蘭(lan) 用金屬包覆墊片》GB/T   15601-2013；

14.《鞍式支座》JB/T   4712。

4、使用環境及條件

1.工作介質：空氣及低溫空氣；

2.環境溫度範圍：-35℃～常溫；

3.試驗段工作壓力：（35～130）kPa（*壓力）；

4.環境濕度：*100%RH，長期有液態水環境下工作；

5.安裝條件：室內(nei) ，溫度範圍0～35℃；

6.供電條件：高壓10kV供電3個(ge) 回路，功率分別為(wei) 1500kW、1440kW和1440kW；低壓供電380V、7.總功率1600kW、配電櫃配置了1000kW、800kW、400kW、250kW、100kW和50kW等6個(ge) 回路，頻率50Hz±2%；

8.冷卻循環水條件：已預留了2路供回水接口，均為(wei) DN300，總循環水流量不小於(yu) 500t/h。

5噴霧係統

噴霧係統主要組成

包括供水子係統、霧化空氣子係統、控製子係統、噴霧裝置（段）、承載平台、檢測設備等。

供水子係統

作用：為(wei) 噴霧段提供純水，供水係統水源外接自來水，通過粗濾、精濾、脫鹽、電離等處理，將水的電阻率降低到10MΩ·cm以上，布置承載平台上。

原理：將甲方提供的自來水通過純水機淨化後儲(chu) 存於(yu) 水箱中，將水箱中的純水通過管道泵加壓、通過電動調節閥調節供水流量和壓力，管道上設置緩衝(chong) 穩壓裝置以保持供水壓力穩定；為(wei) 保證噴嘴不堵塞凍結，具備加熱溫能力。

作用：為(wei) 噴霧係統提供霧化空氣，且可在噴霧停止後對管路和噴嘴進行吹幹。模擬環境結冰裝置在自然低溫環境中通過氣體(ti) 和水在氣液兩(liang) 相噴嘴中霧化進行結冰條件模擬，為(wei) 了防止液體(ti) 在低溫管路或噴嘴發生結冰，避免冰脫落後損壞試驗對象，均需要采用加熱後的水和空氣，布置承載平台上。

原理：用甲方提供的常溫壓縮空氣接入霧化空氣子係統，通過電動閥調節壓縮空氣的流量和壓力，加裝過濾器保證輸出空氣潔淨。
