一、產(chan) 品簡介：

　　遙控大電流短路裝置綜合多種電池短路試驗標準要求而設計即滿足GB/IEC/EN/UN38.3/UL 等標準規範;按標準要求短路裝置必須符合內(nei) 阻範圍遠小於(yu) 100Ω，從(cong) 而獲得試驗要求的*短路電流。


　　二、產(chan) 品概述：

　　遙控大電流短路裝置綜合多種電池短路試驗標準要求而設計;按標準要求短路裝置必須符合內(nei) 阻範圍*100mΩ以下，從(cong) 而獲得試驗要求的*短路電流;另外在短路裝置的線路設計上也須能夠承受大電流的衝(chong) 擊，所以我們(men) 將選用工業(ye) 級直流電磁接觸器及全銅接線柱和內(nei) 部銅板導流，內(nei) 置主動式滾珠軸流風機提供有效散熱保護，將使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。


　　三、產(chan) 品特點：

　　3.1.大電流接觸器：

　　(1)遠距離接通與(yu) 斷開直流工作電壓至660V;

　　(2)額定工作電流1000A，裝有采用串聯磁吹縱隔板陶土滅弧罩滅弧係統;

　　(3)平麵布置整體(ti) 結構，電磁係統及主觸頭滅弧係統分別固定在安裝底架上，采用棱角轉動的拍合式電磁係統及雙繞組吸引線圈，在轉動棱角上加裝壓棱裝置。主觸頭由紫銅製成。觸點接觸電阻低，反應速度快;

　　(4)接觸器動作可靠，安全，壽命長，維修保養(yang) 方便。

　　3.2.遙控控製器：

　　(1)長距離無線控製;

　　(2)工作可靠，穩定，具有自鎖和互鎖功能，抗幹擾能力強，壽命長;

　　3.3.電壓表：

　　(1)測量電壓：0-50V，保證試驗精度;

　　(2)顯示精度：F.S ±0.2% rdg ±1digit;

　　(3)動作方式：2重積分方式

　　3.4.電流表：

　　(1)測量電壓：0-1000A和0-100A DC兩(liang) 檔;

　　(2)顯示精度：F.S±0.2% rdg±1;

　　(3)動作方式：2重積分方式

　　3.5.基本配置：

　　(1)整套電池短路試驗儀(yi) 由大電流直流接觸器、遙控控製器、電壓表，電流表等組成;

　　(2)必配的附件、配件、專(zhuan) 用工具、備件等。

　　4.技術指標：

　　4.1.電池短路技術指標：

　　(1)型號： WS

　　(2)整機尺寸： W600 X D600 X H970mm

　　(3)工作電壓: 交流220V 50/60HZ

　　(4)衝(chong) 擊電壓: AC 1kv/1.2-50us(峰值)1min

　　(5)直流響應時間：≤;5us

　　(6)*短路電流：1000A *允許通過電流4le，5seconds

　　(7)裝置內(nei) 阻：<<100m&Omega;

　　(8)遙控距離： 無固體(ti) 阻隔 7m

　　(9)動作時間： 吸合時間/釋放時間 ≯30ms

　　(10)動作特性： 冷態吸合電壓 ≯66%Us

　　冷態釋放電壓 ≯30%Us，≮5%Us

　　(11)機械壽命： 30萬(wan) 次

　　(12)電壽命： 阻性負載 5萬(wan) 次，感性負載：阻性負載60%le，2萬(wan) 次

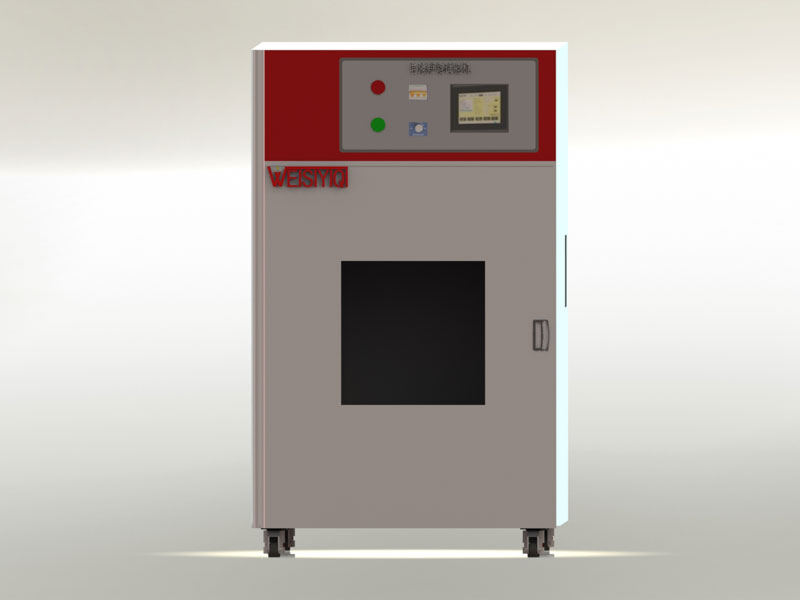

　　4.2.防爆箱技術指標：

　　(1)型號： DZ

　　(2)溫度範圍： 20℃~60℃(可調)

　　(3)溫度波動度： ±1℃

　　(4)溫度偏差： ±2℃

　　(5)內(nei) 箱尺寸： W500 X D550 X H500mm

　　(6)外箱尺寸： W780 X D800 X H1250mm

　　(7)箱體(ti) 材質：沙麵不鏽鋼

　　(8)電源： AC 220V 50HZ

　　(9)總功率： 1.0KW
