試樣限製

本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲(chu) 存腐蝕性物質試樣的試驗、儲(chu) 存生物的試驗、儲(chu) 存強電磁發射源試樣的試驗及儲(chu) 存

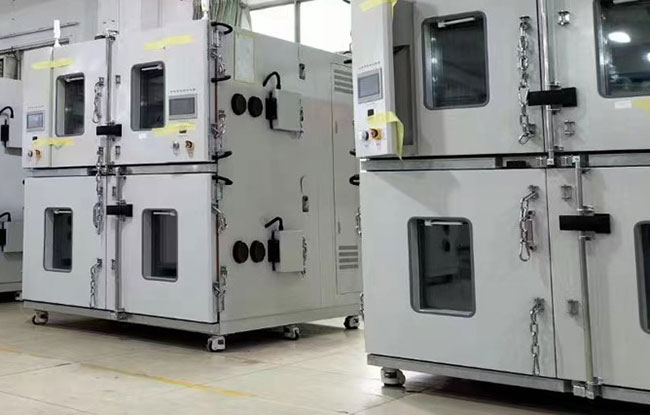

設備結構

分為(wei) 上層箱體(ti) （*標段：（001）動力電池溫濕度環境測試係統-1）

和下層箱體(ti) （第二標段：（002）動力電池溫濕度環境測試係統-2）

2層為(wei) 獨立控製。

容積、重量和尺寸

標稱內(nei) 容積

單箱體(ti) 1002.4L ，分為(wei) 上下兩(liang) 層。

內(nei) 箱有效尺寸

上層試驗箱：800mm（D）*1600mm（W）*800mm（H）

下層試驗箱：800mm（D）*1600mm（W）*800mm（H）

外形空間

約 深1800mm  寬1900mm  高2000mm（以設計尺寸為(wei) 準）

重量

約360㎏

功率、電流和供電電源

用電功率

25KW

*電流

39A

供電條件

和電源

AC380V三相R 、N +保護接地；電壓允許波動範圍10%；

頻率允許波動範圍50±0.5ＨZ；TN-S方式供電或TT方式供電

保護地線接地電阻小於(yu) 4Ω

要求用戶在安裝現場為(wei) 設備配置相應容量的空氣或動力開關(guan) ，並且此開關(guan) 必須獨立控製本，設備使用箱內(nei) 放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源；

性能指標

使用環境條件

環境溫度為(wei) +5~+30℃、相對濕度20~85%、試驗箱內(nei) 無試樣條件下測得的數值。

升降溫速率

-30℃-80℃之間，平均升降溫速率≥1℃/min。注：帶載50kg鋼錠

溫濕度範圍

溫度範圍：-40℃~150℃

控製精度

溫度波動度：≤±0.2℃

溫度均勻度：≤1.0℃（-30℃≤T≤80℃），≤1.5℃（T＜-30℃和T＞80℃）

溫度偏差： ≤±1.0℃

過衝(chong) 超調溫度≤±1.5℃（不允許計入偏差），過衝(chong) 超調恢複時間≤10min；

注：每立方米負載不大於(yu) 35kg/m3鋼的熱容量，濕熱試驗時無有源熱負載

注：以上性能指標是在環境溫度為(wei) +25℃、相對濕度≤85％、無試樣條件下測得的數值。

執行標準及試驗滿足條件

1.  GB/T2423.22－2002            試驗N 溫度變化試驗方法

3.  GJB150.3－86             高溫試驗方法

4  GJB150.4－86             低溫試驗方法

5.    GB2423.1-2008/IEC6008-2-1-2007電工電子產(chan) 品環境試驗第2部分：試驗方法 試驗A：低溫

6. GB/T 2423.2-2008 電工電子產(chan) 品環境試驗 第2部分：試驗方法 試驗B：高溫

7．GB/T 10589-2008 低溫試驗箱技術條件

檢驗

整機試驗室：工廠具有整機恒溫試驗室，箱體(ti) 在不同環境溫度下進行測試。

巡檢儀(yi) ：出廠前溫濕度指標檢測

結構特征

箱體(ti) 結構

內(nei) 箱材質：304#不鏽鋼 1.2mm厚

外箱材質：冷軋鋼板1.5mm厚烤漆處理

保溫材質：聚氨酯發泡膠 100mm厚

底板：鋪設防滑耐磨高強度不鏽鋼地板，厚度3mm，底板承載能力≥100kg

樣品架：承重≥80kg

儲(chu) 物槽：箱體(ti) 側(ce) 邊配備多層儲(chu) 物槽

控製箱和測試箱為(wei) 整體(ti) 式

一、采用SOLIDWORKS軟件精密計算，鋼材承受力，及屈服點檢測用電腦SOLIDWORKS軟件中的加載應力分析功能，對不同型號的鋼材進行精準的分析出鋼材的承重力，為(wei) 設備的結構強度的穩定性，提供了強有力的保障。

《建築結構荷載規範》（GB 50009-2001）

二、參照基本值：

⑴．恒載值： 0.30KN/㎡

⑵．加載值： 0.25 KN/㎡

⑶．風壓值： 0.25 KN/㎡

⑷．鋼材自重： 0.15 KN/㎡

⑸．原鋼梁WZ值： WZ=274C㎡

⑹．調整後鋼梁WZ值：  WZ=265C㎡

⑺．梁彎曲許用應力值：【ó】=6.2MPa

三、參照公式：

 ⑴．抗彎截麵模量：  WZ=d*(h平方)/6

 ⑵．鋼梁彎曲應力強度: ómax=(Mmax)/ (WZ)≤【ó】

⑶．梁中*彎矩： Mmax=（1/16）*p*L

⑷．鋼梁受力力點： P

⑸．梁兩(liang) 端支點之間長度：L

四、 原鋼梁彎曲應力強度校核：

⑴．鋼梁承受總荷載值：麵積*參數值=6*6.8*0.95=38.76kN

⑵．P=38.76/16=2.4225KN

⑶．  Mmax=（1/16）*p*L  Mmax=   (1/16)*2.4225*6.8=1.02956kN.m

⑷．ómax=(Mmax)/ (WZ)≤【ó】 ómax=(1.02956*10的3次方)/(274*10的負6次方)=3.795mpa≤【ó】

五、調整後鋼梁彎曲應力強度校核：

⑴．鋼梁承受總荷載值：麵積*參數值=6*6.8*0.95=38.76kN

⑵．P=38.76/16=2.4225KN

⑶．  Mmax=（1/16）*p*L   Mmax=   (1/16)*2.4225*6.8=1.02956kN.m

容量100A的電池360Wh。1斤TNT可產(chan) 生420萬(wan) 焦耳的能量360Wh=360*3600J所以，電池具有相當於(yu) 309克TNT炸藥的能量。

經過真是電池計算對箱體(ti) 結構進行可承受爆炸設計。

空氣調節通道

內(nei) 置空氣間、循環風道及不鏽鋼循環風機，通過頂部背葉窗及散流器，風均勻的從(cong) 頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從(cong) 而達到均勻的控製溫濕度的目的

通風計算公式

 一、通風阻力測定計算公式

 1、空氣比重（密度）

 A：當空氣濕度大於(yu) 60%時=0. 461TP(kg/m3) 

   當空氣濕度小於(yu) 60%時=0. 465TP(1-0.378PP飽) (kg/m3) 

 P~大氣壓力(mmHg) T~空氣的*溫度(K) ~空氣相對濕度(%) P飽~水蒸氣的飽和蒸氣壓（mmHg）B：當空氣濕度大於(yu) 60%時=0. 003484TP(kg/m3) 

當空氣濕度小於(yu) 60%時=0. 003484TP(1-0.378PP飽) (kg/m3) 

P~大氣壓力(pa) T~空氣的*溫度(K) ~空氣相對濕度(%) P飽~水蒸氣的飽和蒸氣壓（pa）

試驗艙內(nei) 不同風道的斷麵計算方式（S）

A：梯形及矩形斷麵S=H×b (m2)

B：三心拱S= b×(h+0.26b) (m2)

  C：半圓形S= b×(h+0.39b) (m2) 式中H 巷道淨高（m）b 梯形、矩形為(wei) 巷道中寬，拱形為(wei) 巷寬（m）h 拱基高（m）

3、巷道周邊長u=css~ 

   風道斷麵積(m2) c~ 周邊係數（梯形4.16，三心拱4.10，半圓形3.84，形3.54）u~巷道周邊長(m)
