一、 設備功能簡介

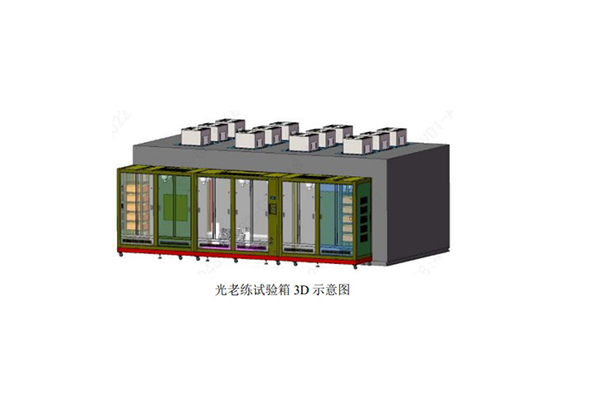

光老練試驗箱用燈光模擬外界太陽自然照射下的環境條件來進行光伏產(chan) 品的老化測試，主要包含試驗箱結構、光照係統、製熱和循環係統、冷凍係統、控製模塊、安全模塊、測量模塊等。

外形尺寸:W≤4.7m，D≤4.6m，H≤2.6m(溝通達成一致後，寬度與(yu) 長度尺寸可放寬要求)。

電池組件上有接線盒,厚度為(wei) 23mm,電池組件外形尺寸為(wei) 2m*1m,厚度為(wei) 6~8mm。

試驗箱符合 IC 61215 *測試標準;溫變速率滿足 IEC 60068 *標準。

二、 主要性能指標

1. 光源的光模擬等級*為(wei) BBA級(燈源在安裝和維護完成後保證輻照均勻性達到 B級或以上)，光源等級符合IEC 60904-9，不穩定度小於(yu) 2%，燈管壽命≥ 2000 小時，光源可調強度範圍在 500W/m3-1300W/m3，安裝濾片後保證可調光譜範圍為(wei) 280nm-3000nm。

2.輻照強度計分辨率為(wei) 1W/m2,傳(chuan) 輸線抗紫外，各元件測量誤差不高於(yu) 10%。

3.點燈電源輸出功率可以做到無級調節並配置燈源控製係統，點燈前需檢測燈源狀態、溫度等。

4.燈管壽命質保≥1800 小時(燈管壽命為(wei) 實際工作時間)。若燈管壽命在1800小時內(nei) 無法滿足以上技術要求，供應商需免費更換燈管。供應商處有燈管備件庫存。

5.可容納6塊 2mx 1mx 50mm 組件，或可兼容 4塊 2.5mx 1.2m 組件，或調整兼容0.3mx 0.3m 組件同時測試(輻照麵積≥6.2mx2.8m)

6.箱體(ti) 溫度：-40℃~+100℃（光照條件下均可實現）

樣品表麵溫度範圍：-40℃~95℃（任意可調，帶光照）

箱體(ti) 溫度偏差：≤±2℃

箱體(ti) 溫度均勻度：≤4℃

箱體(ti) 溫度波動度：≤±2℃

箱體(ti) 升溫速度：≥2℃/min（光照條件下線性，帶載）溫變速率驗收標準依據IEC60068-3-5。

7. 1000 w/m2光照條件下，滿足濕熱的測試條件（85℃&85%R.H、或其他定點溫濕度要求），以及濕凍的測試條件（-40→85℃/85%RH，具體(ti) 要求參考IEC61215-2021）

8.安裝2個(ge) 箱體(ti) 環境溫度探頭、6個(ge) 可接觸式溫度探頭（監測每個(ge) 組件的溫度），溫度分辨率可以達到0.1℃，所有探頭使用壽命大於(yu) 3年（箱體(ti) 溫度探頭隻有一個(ge) 為(wei) 控製點，其餘(yu) 隻做顯示）

9.箱體(ti) 濕度範圍：20%~85%RH（光照條件下均可實現）

10.箱體(ti) 濕度偏差：≤±5%RH（濕度≤75%RH）；≤±3%RH(濕度≥75%RH)

11.箱體(ti) 濕度均勻度：≤75%RH時均勻度≤5%RH；≥75%RH時均勻度≤3%RH

12.箱體(ti) 濕度波動度：≤±2%RH

13.安裝 2 個(ge) 箱體(ti) 環境濕度探頭，濕度分辨率可以達到0.1%R.H，所有探頭使用壽命大於(yu) 3 年(箱體(ti) 濕度探頭隻有一個(ge) 為(wei) 控製點，其餘(yu) 隻做顯示)

14.PLC可以監測與(yu) 記錄燈源狀態，基礎功能包括顯示與(yu) 設定輻照強度、冷凍係統參數;可設置光照測試時間、熄燈時間和試驗所需總輻照量。

15.可實時記錄測試過程中輻照強度、環境溫濕度，樣品溫度測試數據和界麵顯示曲錢，溫度/濕度顯示精度為(wei) 0.1°C/0.1%RH，能夠自動設置輻照強度采集頻率並記錄數據。

16.設備有緊急停止功能、故障報警功能。

17.設備有高溫保護功能，可以設定臨(lin) 界溫度,當箱內(nei) 溫度超過溫度設定值時，報警並自動切斷燈管和加熱器的電源供應，並進入平衡狀態冷卻。

18.組件有高溫報警功能，可以設定報警溫度，當組件表麵溫度超過臨(lin) 界值時會(hui) 報警。

19.設備有故障檢測係統，可以指示故障原因並輸出警報信號。

20.設備有電源缺相、欠壓、過壓、漏電保護，風機電機過熱、過電流保護，壓縮機有高低壓、過熱、過流、超溫保護，設備接地。

21.停機後設備自動降常溫保護。

22.具有機台操作權限設定功能。

23.設備設計有三色燈，顯示設備運行狀態。

24.設置一道安全門鎖，當測試過程中或者箱體(ti) 環境溫度>40℃℃，<0℃℃(可係統調節)時，門鎖無法開啟。箱內(nei) 溫度超溫保護:當箱內(nei) 溫度超過110℃時，機器會(hui) 自動切斷燈管和加熱器的電源供應，並進平衡狀態冷卻。

25.MPPT ：使組件在*功率點附近工作，可以實時統計組件發電量，有高溫、欠壓、過壓、漏電、過流、過充、超載等安全保護功能。MPPT 跟蹤的精度為(wei) ≤1%(任何環境下)，重複度≥99.75%(重複測試 10 次)

26.1mx2m(兼容 2.5mx1.2m) 組件用的電子負載選型（6通道）:

電壓量程 300V，電壓分辨案 10mV，電壓精度 0.1%FS (300mV)，電流量程 6A，電流分辨率 1mA，電流精度 0.1%+0.1%FS (6mA~12mA)，功率範圍 400w,功率分辨 100mW,功率精度 0.5%+0.5%FS(2W~4w)

27.0.3mx0.3m 小組件用的電子負載選型（12通道）:

電壓量程60V，電壓分辨率1mV，電壓精度 0.025%+0.025%FS(15mV~30mV)，電流量程 3A，電流分辨率0.1mA，電流精度0.05%+0.05%FS (1.5mA~3mA)，功率範圍 120W，功率分辨惠10mW，功率精度 0.2%+0.2%FS (240mW~480mW)

28. 電子負載選型在滿足上述條件的基礎上可適當加嚴(yan) 模塊可以使組件在*功率點附近工作，組件發電量可以實時統計。

29.模塊有高溫、欠壓、過壓、漏電、過流、過充、超載等安全保護功能。

30.試驗箱：

內(nei) 箱表麵加裝耐紫外反射板，箱內(nei) 設置防爆照明燈。

試驗箱選用合適的保溫材料，耐腐蝕,絕緣,能承受大的衝(chong) 擊載荷，抗紫外，有防水防火、排水功能,可消除熱脹冷縮產(chan) 生的壓力。

箱體(ti) 保證外殼和箱門隔熱和箱門的氣密性。

外殼設置散熱風扇，可以調整風扇轉速，散熱速率可調,要求可達到 3°C/min。

箱內(nei) 底板保證每平米承重大於(yu) 100kg，安裝至少2個(ge) 箱體(ti) 環境濕度探頭、2個(ge) 箱體(ti) 環境溫度探頭、6個(ge) 可接觸式溫度探頭(監測每個(ge) 組件的溫度)，濕度/溫度分辨率可以達到 0.1%RH/0.1℃，所有探頭使用壽命需大於(yu) 3年。

三、供貨範圍

四、結構係統

4.1 艙體結構

內(nei) 箱材質：304不鏽鋼 1m厚，為(wei) 凸凹型、亞(ya) 光處理

外箱材質：表麵塗裝，彩鋼板1m厚，為(wei) 凸凹型、亞(ya) 光處理

保溫材質：聚氨酯發泡膠 + 玻璃纖維棉 150mm厚

底板：防滑不鏽鋼 3mm厚

滿焊成型

五、項目依據

設計依據以下內(nei) 容：

設備標準規範等

1. GB2423.1-2008/IEC6008-2-1-2007電工電子產(chan) 品環境試驗第2部分：試驗方法 試驗A：低溫

2. GB/T 2423.2-2008 電工電子產(chan) 品環境試驗 第2部分：試驗方法 試驗B：高溫3. GJB150.3A－2009            高溫試驗方法

4 GJB150.4A－2009             低溫試驗方法

5.GB/T 10589-2008 低溫試驗箱技術條件

6.GB/T2423.3-2008(IEC68-2-3)    試驗Ca:恒定濕熱試驗方法

7.GJB150.9A-2009               濕熱試驗方法

8.G/BT 2423.4-2008/IEC6008-2-30:2005試驗Db:交變濕熱方法

9.GB/T5170.18-2005電工電子產(chan) 品環境試驗設備基本參數檢定方法溫度/濕度組合循環試驗設備

10.GB/T10586-2006濕熱試驗箱技術條件

12.GB/T4797-2006 / IEC 60721-2-4:2002 電工電子產(chan) 品自然環境條件下

太陽輻射與(yu) 溫度

13.B/T 2423.24/1995 / IEC68-2-5:1975電工 電 子 產(chan) 品環境試驗第 2部 分 :試驗方法  試驗Sa:模擬地麵上的太陽輻射
