一、WS20-50衝(chong) 擊、碰撞試驗台主要性能及特點：

1、 采用計算機進行碰撞台的控製和加速度信號的測量，實現操作自動化；
2、衝(chong) 擊、碰撞頻次可根據用戶輸入頻次自行調整，衝(chong) 擊操作方便；
3、 試驗時間、衝(chong) 擊次數可設定，試驗完成後自動停機，方便用戶操作；
4、 控製儀(yi) 具有門保護、飛車保護、零信號保護功能，保證係統的安全性；

1 主要技術指標

表 1  設備主要技術指標

二、係統組成：

　　衝(chong) 擊、碰撞試驗台由碰撞台體(ti) 、衝(chong) 擊碰撞測量儀(yi) 組成。

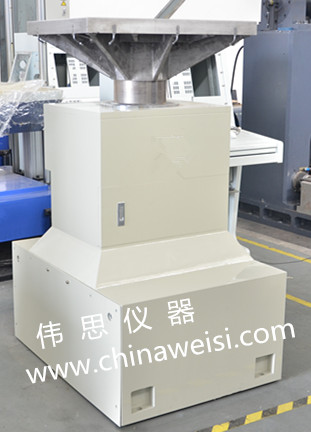

　　2.2 碰撞台體(ti)

　　衝(chong) 擊、碰撞台台麵由鋁鎂合金材料鑄成的加筋結構，不僅(jin) 重量輕、剛性好，而且可以提高台麵加速度的均勻性。圓筒形衝(chong) 擊體(ti) 不僅(jin) 起到了台麵運動的導向而且能良好地傳(chuan) 遞衝(chong) 擊力，圓孔內(nei) 壁粘有新型的TF軟導軌，有良好的自動潤滑性能，無須加潤滑油，給用戶提供了方便。兩(liang) 邊的圓形壓縮彈簧是在作衝(chong) 擊試驗時，對衝(chong) 擊體(ti) 進行預壓以提高衝(chong) 擊體(ti) 下落速度而設計的。該機構可以在不增高台麵跌落高度的基礎上，增加台麵的下落速度提高衝(chong) 擊能量，實現衝(chong) 擊試驗的要求。

　　2.3 衝(chong) 擊、碰撞控製測量儀(yi)

　　衝(chong) 擊、碰撞控製測量儀(yi) 是基於(yu) Windows 2000/XP操作係統的衝(chong) 擊、碰撞控製測量係統，實現碰撞台的控製、加速度傳(chuan) 感器信號采集及處理。衝(chong) 擊測量係統主要用於(yu) 測量衝(chong) 擊過程中的加速度、脈衝(chong) 持續時間、速度變化量等衝(chong) 擊試驗參量，並能打印出所有的測量數據。

　　控製測量軟件用開發平台研製，具有界麵友好、操作方便、係統可靠等優(you) 點。


三、測量部分主要功能：

　　1、具有測量量程設置功能，有效提高信號分辨率;

　　2、 自動增益調整，FIR數字無級濾波;

　　3、 具有衝(chong) 擊波形自動參數測量功能，可以自動顯示衝(chong) 擊加速度峰值，脈衝(chong) 寬度及速度變化量等參數;

　　4、具有單次控製測量和連續控製測量功能;

　　5、 具有曆史紀錄顯示，存儲(chu) ，*值最小值統計功能;

　　6、 提供數據庫管理功能，實現采集參數的自動保存和加載;測量數據保存和複現;

　　7、 采集的數據能形成試驗報告，方便用戶打印衝(chong) 擊曲線和後期文檔製作;

　　8、 提供GJB150、GJB360A、GB2423、GJB548A、GJB1217、MIL-STD-810F等標準容差帶;


四、技術指標：

　　1、 測量範圍： 峰值加速度： 1～1000g;脈衝(chong) 持續時間：1ms～100ms;

　　2、提供1通道BNC信號輸入接口;

　　3、 可以連接各種加速度傳(chuan) 感器和放大器。
