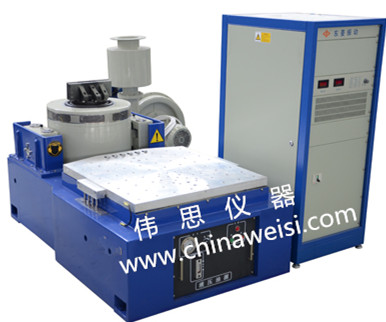

高頻垂直水平振動台
產(chan) 品分類： 力學類試驗設備
.振動試驗的作用： 環境應力篩選 (ESS) 對剔除產(chan) 品潛在的缺陷極為(wei) 有效，在研製階段 成為(wei) 尋找產(chan) 品設計缺陷實現可靠性增長的法寶; 在生產(chan) 階段 成為(wei) 降低生產(chan) 成本、產(chan) 品創優(you) 的重要手
訂購熱線：18702252422
一．高頻垂直水平振動台振動試驗簡介：
環境應力篩選 對剔除產(chan) 品潛在的缺陷極為(wei) 有效，在研製階段 ,成為(wei) 尋找產(chan) 品設計缺陷實現可靠性增長的法寶; 在生產(chan) 階段 ,成為(wei) 降低生產(chan) 成本、產(chan) 品創優(you) 的重要手段。
在產(chan) 品的開發和生產(chan) 期間將應用ESS項目，能夠極大地改善產(chan) 品的可靠性以及減少維修上的花費。在開發期間應用ESS能夠很大程度上節省測試時間和花費，從(cong) 而消除或減少測試之前的隱藏的缺陷。對於(yu) 生產(chan) 者來說其益處包括：洞察產(chan) 品或工藝中的可靠性問題，以便從(cong) 產(chan) 品和工藝中消除可靠性問題，降低生產(chan) 成本節約資源。
振動試驗是環境應力篩選的組成部分，是一種行之有效的提高產(chan) 品可靠性的試驗方法，還可用於(yu) 產(chan) 品的疲勞試驗，以進行產(chan) 品的壽命考核。
二、振動係統組成：
| 電動振動台 | 開關式功率放大器 | VR原裝進口四通道數字振動控製儀 |
| 加速度傳感器 | CU-2冷卻單元 |
三、設備組成：
| 序號 | 主 要 配 置 | 數量 |
| 1 | 台體 | |
| 振動發生器 | 1 | |
| CU-2冷卻單元 | 1 | |
| 2 | 功放 | |
| DA-160數字式開關功率放大器（由進口IGBT模塊組成） | 1 | |
| 3 | 控製儀 | |
| VR進口四通道數字式振動控製器 | 1 | |
| DELL品牌計算機 | 1 | |
| HP激光打印機 | 1 | |
| 單向壓電式加速度傳感器（含傳感器線） | 4 |
四、產(chan) 品優(you) 勢、特點：
1、 振動台和功率放大器實現*阻抗匹配，確保額定隨機和正弦出力比的*化。
2、 台體(ti) 與(yu) 功放采用直接耦合方式，低頻性能好。
3、 軸向共振頻率高，工作頻率範圍寬。
4、 靜、動態載荷平衡自動控製技術，保證了振動台的額定位移。
5、 完善的保護措施，係統安全可靠。
6、 高低勵磁切換，係統節能，提高衝(chong) 擊能力。
7、 係統指標全麵滿足國家JJG948/1999標準。
8、 建立了完善的電磁學、機械力學和流體(ti) 動力學的數值仿真流程，綜合提高產(chan) 品的可靠性及性能指標
五、性能參數及指標：
*溫度：-10ºC
*溫度：75ºC
*濕度：小於(yu) 70%
PCS控製狀態下穩態誤差≤;2mm
MCS控製狀態下穩態誤差≤;2mm
使用頻率範圍：0～3Hz
在MPCS-2型自動對中裝置工作時，氣對中和磁對中兩(liang) 種功能同時作用，相輔相成，共同實現對振動台動圈平衡位置的自動對中控製。
六、設備主要技術參數：
| 台體參數 | |
| 額定正弦激振力（peak）： | 160 kN |
| 額定隨機激振力（rms）： | 160 kN |
| 衝擊激振力（peak） | 320 kN |
| 頻率範圍： | 2～2200 Hz |
| *位移（p-p）： | 51 mm |
| *速度： | 2m/s |
| *加速度： | 1000 m/s2 |
| 一階諧振頻率： | 1800 Hz±5% |
| *負載： | 1600 kg |
| 隔振頻率： | 2.5 Hz |
| 工作台麵直徑： | Ф590mm |
| 運動部件等效質量： | 140kg |
| 台麵螺釘： | 25×M12 |
| 漏磁 | ＜1.0 mT |
| 台體尺寸L×W×H： | 2100mm×1430mm×1520mm（垂直台） |
| 台體重量（kg） | 約11000Kg |
| DA-160功放參數 | |
| 輸出功率 | 160kVA |
| 輸出電壓： | 100V |
| 輸出電流： | 1600A |
| 輸入阻抗： | ≧;10kΩ |
| 信噪比： | ≧;65dB |
| 諧波失真（電阻負載）： | ＜1.0% |
| 輸出電壓測量誤差： | ≤;5% |
| 輸出電流測量誤差： | ≤;5% |
| 輸出電流波峰係數： | ≧;3 |
| 頻響5-3500Hz： | ±3dB |
| 中頻增益： | ≧;90 |
| DC-AC轉換效率 | ＞90% |
| 負載性質： | 阻性，容性，感性任意 |
| 並機均流不平衡度： | ≤;3% |
| 平均無故障工作時間（MTBF）: | ＞3000小時 |
| 係統保護： | 溫度、風壓、過位移、過電壓、過電流、輸入欠壓、外部故障、控製電源、邏輯故障、輸入缺相等 |
| CU-2冷卻風機參數 | |
| 內循環水(蒸餾水)流量： | 80L/min |
| 內循環水(蒸餾水)壓力： | 1MPa |
| 外循環水(蒸餾水)流量： | 160 L/min |
| 內循環水(蒸餾水)壓力： | 0.25—0.4MPa |
| 蒸餾水要求 | 水硬度30ppm,PH7—8,導電率1Us/cm |
| VR進口四通道數字式振動控製儀 | |
| 基本功能： | 正弦、隨機、經典衝擊、諧振搜索與駐留 正弦加隨機、隨機加隨機 |
| 配置： | DELL品牌機一套 |
| HP激光打印機 | |
| 使用說明書 | |
| 係統工作環境要求： | |
| 濕度： | 0～90% (不結露) |
| 電源要求： | 380V/50Hz，3相，230kVA |
| 壓縮空氣要求： | 0.6Mpa |
| LTB2525水平滑台 | |
| 材料： | 鋁合金 |
| 台麵尺寸（mm）： | 2500×2500 |
| 上限使用頻率（Hz）： | 1000 |
| 重量（kg）： | 約1000 |
-
