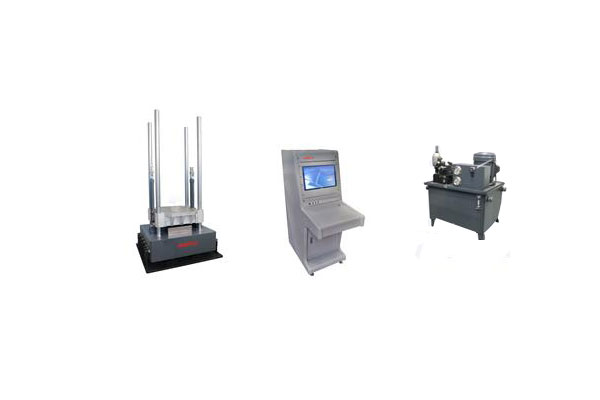

一、產(chan) 品簡介：

　WS-C-25全自動垂直式液壓衝(chong) 擊試驗係統，主要作為(wei) 產(chan) 品滿足設計和質量控製的手段，用於(yu) 模擬電工電子元器件、設備及其他產(chan) 品在使用和運輸過程中承受的非多次重複的機械衝(chong) 擊能力，考核其功能的可靠性和結構的完好性，以評價(jia) 其對衝(chong) 擊環境的適應性，其次還用於(yu) 微電子器件的內(nei) 強度試驗。

　　WS-C-25垂直式液壓衝(chong) 擊試驗係統采用液壓提升，具有提升平穩，噪音小等優(you) 點。空氣彈簧減振裝置，減小衝(chong) 擊對周圍環境的影響。采用高壓油液刹閘裝置，克服了機械式刹閘帶給試品的附加衝(chong) 擊，製動可靠，無噪音。同時，WS-C-25垂直式液壓衝(chong) 擊試驗係統在設計中，考慮多重安全防護措施，如斷電保護功能、安全連鎖保護裝置、油源待機卸荷等，多方麵確保設備在工作時工作台麵不會(hui) 因意外跌落而危及人身、被試件和設備安全。

　　WS-C-25垂直式液壓衝(chong) 擊試驗係統可進行常規及大能量的半正弦波的衝(chong) 擊試驗，滿足GB/T2423.5-95、GJB150.18A-2009、GJB360.23、GJB548B-2005、IEC68-2-27-2008等標準。


　　二、 功能特點

　　1. 台體(ti) 功能特點

　　 高性能的鋁合金台麵：優(you) 化設計的鋁合金台麵剛度高,具有較高的一階諧振頻率，噪音低，高頻雜波小。

　　 升降高度的自動控製：數字式提升高度反饋控製係統，準確度高，重複性能好。

　　 可靠的刹閘係統：內(nei) 置液壓製動機構，避免二次衝(chong) 擊，更安全的定位台麵。

　　 多種波形：更換不同的波形發生器，可執行常規的半正弦波、後峰鋸齒波波形及梯形波波形。

　　 安裝方便：設備自帶高性能緩衝(chong) 隔振裝置，無需專(zhuan) 用地基，安裝方便、可靠。

　　 按照衝(chong) 擊原理設計的大質量底座,可以有效的吸收雜波,避免共振。

　　 多重保護功能,保證試驗人員、被試件及設備的安全。

　　2. 測量軟件的功能特點

　　 基於(yu) WINDOW 7及以上的控製係統。

　　 具有測量量程設置功能，有效提高信號分辨率。

　　 自動增益調整，FIR數字無級濾波。

　　 具有衝(chong) 擊波形自動參數測量功能，可以自動顯示衝(chong) 擊加速度峰值，脈衝(chong) 寬度及速度變化量等參數。

　　 具有單次采集和連續采集功能。

　　 具有曆史紀錄顯示，存儲(chu) ，*值最小值及平均值統計功能。

　　 提供數據庫管理功能，實現采集參數的自動保存和加載;測量數據保存和複現。

　　 采集的數據能形成試驗報告、word文檔，方便用戶打印衝(chong) 擊曲線和後期文檔製作。

　　 完善的測量係統：係統內(nei) 存各種波形容差帶，方便用戶調整、套用，完成試驗後自動生成試驗報告。提供GB/T2423.5-95，GJB150.18A-2009，GJB360.23，GJB548B-2005，IEC68-2-27-2008等標準容差帶。

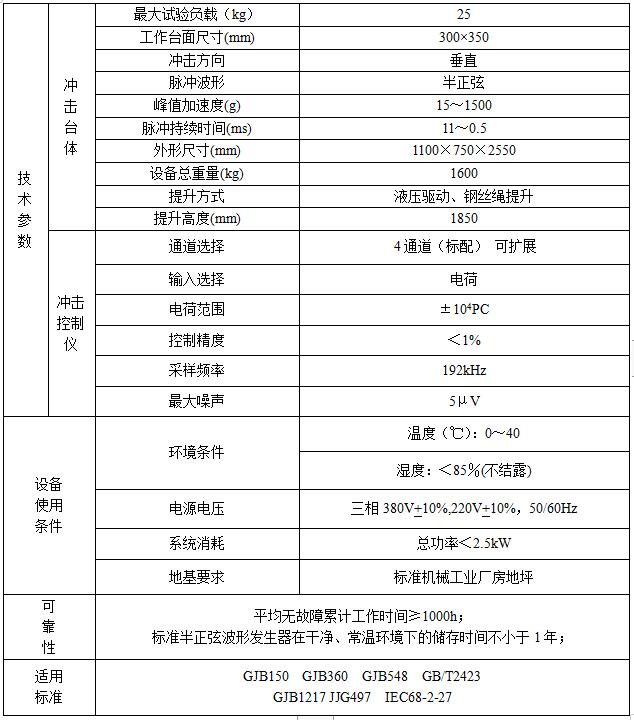

　　三、 技術參數



　　四、 工作原理


　　WS-C-25垂直式液壓衝(chong) 擊試驗係統的結構如圖3所示，它是以液壓驅動、油缸提升的方式將工作台麵提升到設定高度，其中提升部分采用低壓供油，製動部分采用高壓供油。其工作原理是液壓係統向提升油缸供油，將台麵及試品提升到所需高度後，製動油路通油，瞬間將台麵鎖住，然後液壓係統換向，提升油缸活塞杆下降，當提升油缸活塞杆下降到*點時，液壓係統停止供油，鎖緊油路釋放，台麵自由下落，與(yu) 安裝在底座上的波形發生器碰撞，產(chan) 生一個(ge) 衝(chong) 擊波形，安裝在台麵上的傳(chuan) 感器將衝(chong) 擊產(chan) 生的波形信號采集並傳(chuan) 到分析軟件中，通過電腦顯示器顯示出來。同時，台麵會(hui) 反彈，製動裝置會(hui) 瞬間啟動將工作台麵鎖住，避免二次衝(chong) 擊，從(cong) 而完成一次衝(chong) 擊試驗。
