一、產(chan) 品概述：

　　我公司設計製造的脈衝(chong) 試驗台，是吸取國外經驗，並結合國內(nei) 相應行業(ye) 的實際需求所開發的一種高性能試驗台，該設備主要部件采用進口液壓元件，結合美國NI公司的(LABVIEW軟件)測控軟件，使得整台設備操作簡單，性能穩定，可以進行各類壓力脈衝(chong) 測試。

　　二、適用範圍：

　　汽車轉向管、刹車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、蝸輪、增壓係統軟管、工程液壓軟管、航空軟管和管匯、硬管或接頭、換熱器、空調器、 過濾器等。

　　參考執行標準：

　　GB/T7939 GB/T5568 GB/T3683 GB/T12722 GB/T14904 GB/T12722 GB/T20461 GB16897 GB/T15908 GB/T5568 GB/T10544 GB/

　　T7127.1-2000 ISO6803 ISO6802 ISO11425 ISO6772 TL82415 TL52361 ES 6G91-3A719-AA SAE J1405 SAE J343

　　三、主要技術參數：

　　*脈衝(chong) 壓力：80MPa,壓力顯示準確到0.1MPa-

　　脈衝(chong) 頻率：0.5-1.25Hz

　　振動頻率：10-50Hz

　　曲撓頻率：0.5-1.0Hz

　　試驗介質：液壓油或製動液

　　油溫：環境溫～150±3℃

　　循環次數：>1000萬(wan) 次

　　試樣件數：2- 8件(取決(jue) 於(yu) 試件的總容積及物理特性)

　　試驗波形:方波、梯形波、三角波、正弦波

　　安裝角度：90度或180度

　　接口間距：>90mm

　　控製方式：工控機

　　動力係統冷卻方式：水冷

　　四、主要功能及特點:

　　由計算機與(yu) 美國NI采集卡(LABVIEW軟件)控製係統組成，采電液伺服控製，脈衝(chong) 壓力在調節範圍內(nei) 任意可調，控製準確高。

　　多路多工位，可同時進行多路試驗而互不影響，被測工件在脈衝(chong) 試驗過程中爆破時，不影響其它工件繼續測試，實現無人值守，實驗數據及圖形自動記錄並保存在計算機中。

　　采用計算機進行數據采集、控製與(yu) 管理。脈衝(chong) 壓力、環境溫度、介質溫度、試驗次數、波形、均可通過人機界而設定，並可打印輸出。

　　采用蓄能器補壓，提高加壓係統的可靠性、穩定性和使用壽命，同時保證了壓力精度。

　　試驗開始時自動排除試樣內(nei) 的氣體(ti) (針對膠管測試)，達到試驗脈衝(chong) 次數，自動停機，並具有拆卸被測工件後的泄露介質自動回收功能。

　　觀察窗內(nei) 層為(wei) 防護網，外層為(wei) 有機玻璃，*限度保障人身安全。內(nei) 置照明，便於(yu) 光線差時，裝拆工件及觀測內(nei) 部測試情況。

　　液壓油冷卻方式采用油箱內(nei) 液壓油自循環冷卻加水冷卻器冷卻,油箱的有效容積為(wei) 泵站油泵流量的10倍，故自身散熱良好 ;為(wei) 了電機泵組能夠長時間工作，在油箱箱體(ti) 外側(ce) 裝有水冷散熱器，對油箱進行散熱。

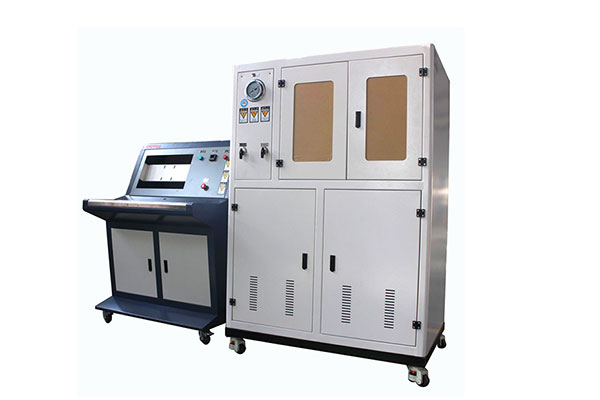

　　由控製櫃與(yu) 試件箱兩(liang) 部分組成。設備布局合理，水電分離，全部管路采用不鏽鋼管連接。

　　具有不同的工裝夾具分別適合膠管和膠管總成的連接;

　　可帶屈撓脈衝(chong) 試驗和無屈撓脈衝(chong) 試驗。 *(任選)
