一、設備說明：

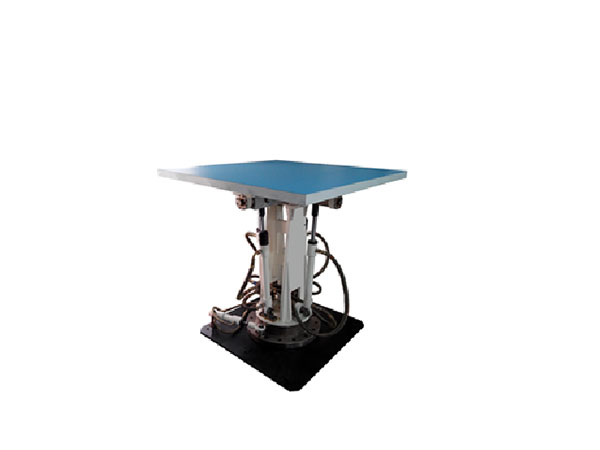

　　傾(qing) 斜搖擺試驗台主要用於(yu) 模擬安裝在船舶、飛機、行進火炮等裝備上各類機械、電工電子產(chan) 品的傾(qing) 斜和搖擺環境，以確定被試件經受規定嚴(yan) 酷等級傾(qing) 斜和搖擺的能力和結構的完好性。

　　傾(qing) 斜、搖擺試驗主要適用於(yu) 水上裝備或航空裝備中，用於(yu) 模擬操縱、裝載不平衡及自然環境(如風、浪)產(chan) 生的傾(qing) 斜或搖擺環境，考核裝備各相關(guan) 部件的結構完好性及性能可靠性。

　　傾(qing) 斜搖擺試驗台可完成以下模擬試驗：

　　作用力不平衡試驗，包括靜態不平衡和交變試驗;

　　容器的晃動試驗;

　　因搖擺而產(chan) 生的附加慣性動 荷模擬試驗。

　　傾(qing) 斜、搖擺試驗也適用於(yu) 裝甲車、坦克等軍(jun) 用裝備上的儀(yi) 器儀(yi) 表以及飛行員和水手的人體(ti) 適應性訓練。

　　RTS76-500雙向液壓傾(qing) 斜搖擺試驗台滿足GB/T2423.101《電工電子產(chan) 品環境試驗第2部分試驗方法：傾(qing) 斜和搖擺》、GJB150.23-91《軍(jun) 用設備環境試驗方法：傾(qing) 斜和搖擺試驗》等相關(guan) 試驗標準要求。

　　二、 設備功能特點

　　RTS76係列傾(qing) 斜搖擺試驗台集成了我司廣泛應用的並聯-耦合液壓執行機構、多功能控製儀(yi) 和成熟可靠的應用軟件，可為(wei) 被試件提供高精度、高重複性的搖擺、傾(qing) 斜測試解決(jue) 方案。

　　可實現海浪、飛行的模擬試驗;

　　模塊化設計確保各功能的一致性和兼容性，從(cong) 硬件到軟件、從(cong) 試驗谘詢到優(you) 化設計，可為(wei) 用戶提供一站式整體(ti) 解決(jue) 方案;

　　先進的控製係統：全自動計算機遠端實時控製界麵，操作者隻需輸入簡單的數值，即可啟動設備，準確的完成設定試驗;

　　功能強大的多數據計算係統：各方向的試驗數據設定完成後，計算機自動控製液壓作動器，驅動台麵按時搖擺或傾(qing) 斜到設定的角度，準確度高，重複性好;

　　多種控製方式：在無需自動控製或自動控製失效的狀況下，設備仍可采用手動控製方式來完成試驗;

　　安裝方式：安裝在標準機械工業(ye) 廠房地坪上，並和基礎使用地腳螺栓連接;

　　完善的測控係統：試驗參數的設置窗口對用戶開放，使用靈活、覆蓋範圍廣，同時可根據實測參數對實時調整控製參量;

　　方便快捷的結果輸出係統： 試驗結束後，試驗報告自動生成，進行打印輸出。成熟可靠的試驗軟件可以為(wei) 用戶提供試驗類型的定義(yi) 、參數設置、運行、停止、數據的分析與(yu) 保存以及一些輔助功能等;

　　多種標配的安全警報措施，確保了係統運行安全可靠;

　　選配的遠程控製功能、故障診斷功能及多種形式的安全防護欄，可滿足用戶不同等級的安全防護需求。

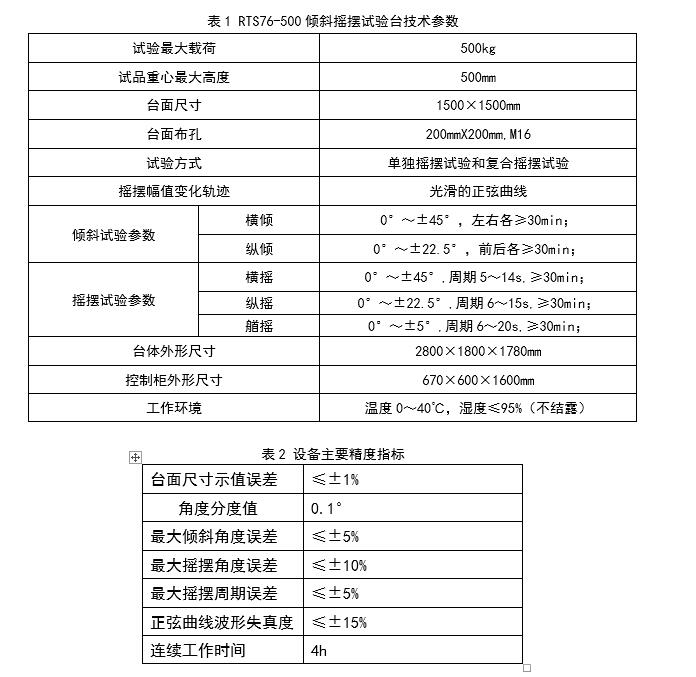

　　三、設備參數：

係統組成：傾(qing) 斜搖擺試驗台由機械台體(ti) 、液壓伺服和測量控製三大部分組成，

工作原理：RTS76係列傾(qing) 斜搖擺試驗台采用液壓油驅動低阻尼油缸完成設定動作，同一個(ge) 方向的動作由兩(liang) 支低阻尼油缸A、B完成，油缸A和油缸B串聯在液壓油回路上，通過油缸的自身的平衡適應及閉環控製修正達到精度要求。油缸兩(liang) 端的鉸鏈配合雙向搖擺中心可完成兩(liang) 方向複合試驗的解耦功能。試驗角度由安裝在鉸鏈處的角位移傳(chuan) 感器反饋。
