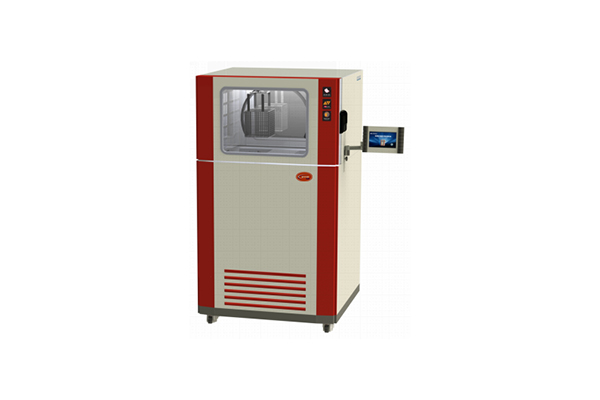

產(chan) 品型號

 WS-CJ-18L

基本配置

1.高溫槽  1個(ge)

2.低溫槽  1個(ge)

3.測試用油：沸點和燃點超過300℃的商用級油  20L

4.風槍1個(ge)

5.三氯乙烷或三氯乙烯溶液  20L

6.三氯乙烷或三氯乙烯試驗盆  1個(ge)

裝載容量

18L

裝載重量

10kg

測試用油

沸點和燃點超過300℃的商用級油

載冷劑（合成油）加注量

≈20.3L（單槽） 40.6L(雙槽）

提籃尺寸

（W×D×H）

150×150×80 mm

液槽內(nei) 箱尺寸（單槽）（W×D×H）

250×450×300 mm（製造材料可以長期存放三氯聚乙烷或乙烯）

設備外形尺寸

（W×D×H）

≈950×1050×1550  mm

箱體(ti) 重量

約450kg

高溫槽溫度範圍

室溫+25℃～+350℃

低溫槽溫度範圍

15℃~35℃

衝(chong) 擊溫度範圍

15℃～+350℃

溫度波動度

≤±0.5 ℃（恒定狀態時）

溫度偏差

≤±2℃（恒定狀態時）

高低溫衝(chong) 擊提籃轉換時間

≤8S

升溫速率

≥20℃/min（空載、非線性）

供電電源

三相五線製/380VAC，50Hz

裝機功率

≤30KW

工作噪聲

≯68dB(A)

風槍

冷風、熱風均可

冷卻方式

風冷

製冷方式

斯特林製冷係統（SMRC），加低溫冷頭，比傳(chuan) 統的二元複疊係統更加可靠穩定，更加節能。

提籃驅動單元

高可靠電動驅動係統，采用台灣的螺杆減速電機，運行安全可靠。

熱傳(chuan) 導介質

合成導熱油。價(jia) 格高昂的進口油分高低溫兩(liang) 種，衝(chong) 擊試驗混合以後還要更換。我們(men) 采用中國科學院研製的合成導熱油，同一種工質，同時耐受高低溫，無需換油，在使用過程中，隻需進行少許的添加即可。

加熱係統

鎳鉻合金不鏽鋼加熱器，專(zhuan) 業(ye) 廠家生產(chan)

溫度傳(chuan) 感器

高溫區、低溫區和產(chan) 品區各有1個(ge) 溫度傳(chuan) 感器，瑞典進口A級Pt100

溫度變送器

瑞典INOR高精度溫度變送模塊

控製係統

星空体育平台官网自研

可編程控製器

觸摸操作屏

超大真彩7″觸摸屏+自主開發界麵

全角度自由調節平台，便於(yu) 操控

WinCE操作係統

可提供C++、Labviw等全係列驅動代碼，可以實現二次開發。

產(chan) 品附件

Φ50mm引線孔1個(ge) ，並配備配套矽膠軟塞、遠程控製軟件，

試驗模式

高溫試驗、低溫試驗及衝(chong) 擊試驗，根據需要自由設定

數據存儲(chu)

配備USB/R232接口，全部運行數據實現自由存儲(chu) ，並可實現自由導出

遠程控製

配備RS232接口，可實現遠程監測和控製

滿足標準

　　l GB/T10592-2008 高低溫試驗箱技術條件

　　l GB/T 2423.2-2001 試驗B：高溫試驗方法

　　l GJB 150.3A-2009高溫試驗

　　l GJB150.*-2009 軍(jun) 用設備實驗室環境試驗方法第5部分：溫度衝(chong) 擊試驗

　　l GB/T5170.2-2008電工電子產(chan) 品環境試驗設備基本參數鑒定方法

　　l 溫度試驗設備

　　l GB/T 2423.22-2002 電工電子產(chan) 品環境試驗第 2部分:試驗方法試驗N:溫度變化

備注

A．結構形式-*設計，緊湊高效

產(chan) 品優(you) 勢

采用先進製冷技術，實現快速降溫，高效節能；

超緊湊外形，節約占地空間；

性能卓越，技術指標優(you) 於(yu) 國軍(jun) 標要求；

先進的自動控製係統，大尺寸高分辨率觸摸屏，一鍵啟停，操作便捷；

配備完善的保護裝置，充分保障設備及試驗安全。

總

體(ti)

闡

述

本設備采用左右結構形式，左邊試驗艙，右邊是製冷係統和控製台，下一欄例舉(ju) 小型液槽式衝(chong) 擊箱的結構，本案大型設備不能采用上下結構，否則設備過高，不利於(yu) 操作。

1

結構形式

本產(chan) 品為(wei) 兩(liang) 槽式結構，由高溫槽、低溫槽、製冷機組及控製係統等部分組成。外形緊湊，節約占地空間，要小於(yu) 傳(chuan) 統複疊技術產(chan) 品。同時，在緊張的空間中，器件布置合理，通風合理，便於(yu) 後期維護；

引進意大利ACS技術，采用電動驅動裝置帶動樣品提籃在高溫槽和低溫槽之間移動，轉換速度快，可靠性高。

2

內(nei) 箱材質

國際標準鏡麵不鏽鋼板(SUS#304  )；

內(nei) 部結構強化處理，避免長期（濕）熱試驗對內(nei) 壁變形的影響；

內(nei) 壁采用滿焊加工工藝，消除可能存在的濕蒸汽浸入發泡層而惡化保溫效果。

3

外箱材質

采用優(you) 質冷軋鋼板，表麵經酸洗磷化後靜電彩色噴塑處理。

整體(ti) 強度通過軟件輔助設計；

4

保溫材質

高溫硬質聚氨脂，附加超細玻璃纖維以避免高溫狀態對發泡層的影響；

采用*二次發泡技術，增強保溫效果；並消除長期變形；

擁有業(ye) 界*的意大利進口CANON（康隆）發泡機，價(jia) 值180萬(wan) 人民幣。充分保障發泡工藝；先進發泡工藝，恒溫發泡車間；

5

降噪材料

高效消音材料，有效降低高頻噪音；

合理結構設計，使得運轉噪音控製在合理範圍內(nei) ；

6

箱門結構

前開門設計，取放試件便捷；采用重型合頁，確保長期不變形；

門上安裝有多層鋼化防霧觀察窗,視窗上鍍有透明加熱膜，防止結露結霜，以保證試驗時視窗的可觀察性；

7

移動裝置

整體(ti) 箱體(ti) 固定處做隔振處理，能有效減小振動對其他設備的影響；

試驗箱整體(ti) 安裝有高承重能力的水平調節腳輪，方便整體(ti) 移動，從(cong) 而便於(yu) 在不同工位進行各種試驗。

8

觀察窗

試驗室門上設有1塊； 視窗可視範圍：W300*H450mm的導電膜防爆防霧防霜鋼化玻璃觀察窗，觀察窗上安裝有高亮度LED燈管，通過觀察窗將光源反射到試驗箱內(nei) 部，安全可靠，延長使用壽命。操作麵板上設有控製開關(guan) ；試件安裝和試驗過程中可以有效觀察試驗箱內(nei) 部狀況；

箱門四周裝有輔助加熱裝置，可防止低溫試驗時的凝露或結霜；，

同時具備導電膜防爆、防霧、防霜鋼化玻璃觀察窗，特殊定製

9

配電控製櫃

總電源斷路器、控製器、配電板、散熱風機、超溫保護器

配電盤

E  安全裝置

1

安全保護

裝置

帶聲光報警並可手動複位

觸摸屏係統誤操作保護

欠電壓、電源相序保護開關(guan)

操作係統多級密碼保護

試驗箱內(nei) 高低溫保護

線路保險絲(si) (熔斷器)

電器電路係統保護

可靠接地保護

觀察燈3分鍾關(guan) 閉保護

係統保護故障源的自檢和自檢信息顯示

維護保養(yang) 指導

斷電恢複後自動啟動功能

2

報警記錄

內(nei) 部報警記錄檔案，隨時查看；

紙質報警記錄輸出，簡單方便；

3

報警

   韓國可萊特指示燈

F  其它附屬配件

1

電 源 線

低阻抗橡膠電纜線，壓線端子處理。

2

樣品架

提籃內(nei) 配備可拆卸樣品支架一個(ge) 。

3

引 線 孔

配備1個(ge) Φ50mm引線孔，配合專(zhuan) 門配套之橡膠塞，即提供了操作的便捷性，也保證了試驗箱的密封性。

G 其 它
